É necessário blindar um cabo alimentador de RF? Esta é uma questão que surge frequentemente no campo da tecnologia de radiofrequência (RF). Como fornecedor de cabos alimentadores de RF, tenho recebido inúmeras dúvidas de clientes sobre a importância da blindagem. Nesta postagem do blog, irei me aprofundar na ciência por trás da blindagem de cabos alimentadores de RF, explorar seus benefícios e ajudá-lo a determinar se ela é necessária para sua aplicação específica.
Compreendendo os cabos alimentadores de RF
Antes de discutirmos a blindagem, vamos primeiro entender o que é um cabo alimentador de RF. Um cabo alimentador de RF, também conhecido como linha de transmissão, é usado para transferir sinais de RF de um ponto a outro. Esses cabos são comumente usados em diversas aplicações, incluindo telecomunicações, radiodifusão, redes sem fio e sistemas de radar.
A principal função de um cabo alimentador de RF é minimizar a perda de sinal e a interferência durante a transmissão. Para conseguir isso, o cabo deve ter propriedades elétricas específicas, como correspondência de impedância, baixa atenuação e alto isolamento. Essas propriedades são influenciadas pela construção, materiais e blindagem do cabo.
O papel da blindagem em cabos alimentadores de RF
A blindagem desempenha um papel crucial na proteção dos cabos alimentadores de RF contra interferência eletromagnética externa (EMI) e interferência de radiofrequência (RFI). EMI e RFI podem ser causadas por diversas fontes, incluindo linhas de energia, equipamentos elétricos, outros transmissores de RF e fenômenos naturais, como raios.
Quando um cabo alimentador de RF é exposto a EMI ou RFI, a interferência pode acoplar-se ao cabo e interromper o sinal. Isso pode resultar em degradação do sinal, perda de dados e até mesmo falha completa do sinal. A blindagem ajuda a evitar isso, criando uma barreira entre os condutores do cabo e o ambiente externo.
Existem dois tipos principais de blindagem usados em cabos alimentadores de RF: blindagem trançada e blindagem metálica. A blindagem trançada consiste em uma malha tecida de material condutor, normalmente cobre ou alumínio. Este tipo de blindagem proporciona boa flexibilidade e proteção mecânica, bem como blindagem EMI e RFI eficaz em frequências mais baixas.
A blindagem de folha, por outro lado, consiste em uma fina camada de folha condutora, geralmente alumínio ou cobre. A blindagem de folha fornece excelente blindagem EMI e RFI em frequências mais altas, mas é menos flexível e mais propensa a danos do que a blindagem trançada.
Em alguns casos, os cabos alimentadores de RF podem usar uma combinação de blindagem trançada e metálica para fornecer proteção máxima contra EMI e RFI. Isso é conhecido como blindagem dupla ou blindagem dupla.
Benefícios da blindagem de cabos alimentadores de RF
Agora que entendemos a função da blindagem em cabos alimentadores de RF, vamos explorar os benefícios do uso de cabos blindados em suas aplicações.
1. Perda de sinal reduzida
Um dos principais benefícios da blindagem de cabos alimentadores de RF é a redução da perda de sinal. Quando um cabo é exposto a EMI ou RFI, a interferência pode causar degradação do sinal, resultando em perda de energia e dados. A blindagem ajuda a evitar isso, bloqueando o acoplamento da interferência ao cabo, garantindo que o sinal permaneça forte e claro.
2. Melhor qualidade do sinal
Além de reduzir a perda de sinal, a blindagem também ajuda a melhorar a qualidade do sinal. Ao bloquear a interferência externa, os cabos blindados podem fornecer um sinal mais limpo e estável, o que é essencial para aplicações que exigem altas taxas de dados, como redes sem fio e sistemas de telecomunicações.
3. Proteção contra EMI e RFI
Conforme mencionado anteriormente, a blindagem fornece proteção contra EMI e RFI, que podem ser causadas por diversas fontes. Ao usar cabos blindados, você pode minimizar o risco de interferência e garantir que seu sistema de RF opere de maneira confiável e eficiente.
4. Conformidade com Normas Regulamentadoras
Muitas indústrias têm padrões regulatórios específicos relativos às emissões EMI e RFI. Ao usar cabos alimentadores de RF blindados, você pode garantir que seus produtos estejam em conformidade com esses padrões, evitando possíveis problemas legais e multas dispendiosas.
Quando a blindagem é necessária?
Embora a blindagem ofereça inúmeros benefícios, nem sempre é necessária para todas as aplicações. A decisão de usar cabos alimentadores de RF blindados ou não blindados depende de vários fatores, incluindo o ambiente em que o cabo será usado, a frequência do sinal de RF e o nível de interferência presente.
1. Ambientes de alta interferência
Se o seu sistema de RF for instalado em um ambiente de alta interferência, como uma fábrica, uma usina de energia ou uma área urbana densamente povoada, a blindagem é altamente recomendada. Nestes ambientes, o risco de EMI e RFI é significativamente maior e o uso de cabos blindados pode ajudar a garantir uma operação confiável.
2. Aplicações de alta frequência
Para aplicações de alta frequência, como sistemas de micro-ondas e ondas milimétricas, a blindagem é essencial. Em frequências mais altas, o comprimento de onda do sinal de RF é mais curto, tornando-o mais suscetível a interferências. Cabos blindados podem fornecer a proteção necessária para garantir que o sinal permaneça forte e claro.
3. Equipamento Sensível
Se o seu sistema de RF estiver conectado a equipamentos sensíveis, como dispositivos médicos, sistemas aeroespaciais ou equipamentos militares, a blindagem é crucial. Esses tipos de equipamentos costumam ser mais suscetíveis a interferências, e o uso de cabos blindados pode ajudar a evitar danos e garantir uma operação precisa.
4. Requisitos Regulamentares
Conforme mencionado anteriormente, muitas indústrias têm normas regulatórias específicas relativas às emissões EMI e RFI. Se o seu produto estiver sujeito a esses padrões, poderá ser necessário usar cabos alimentadores de RF blindados para garantir a conformidade.
Nossos produtos de cabo alimentador RF

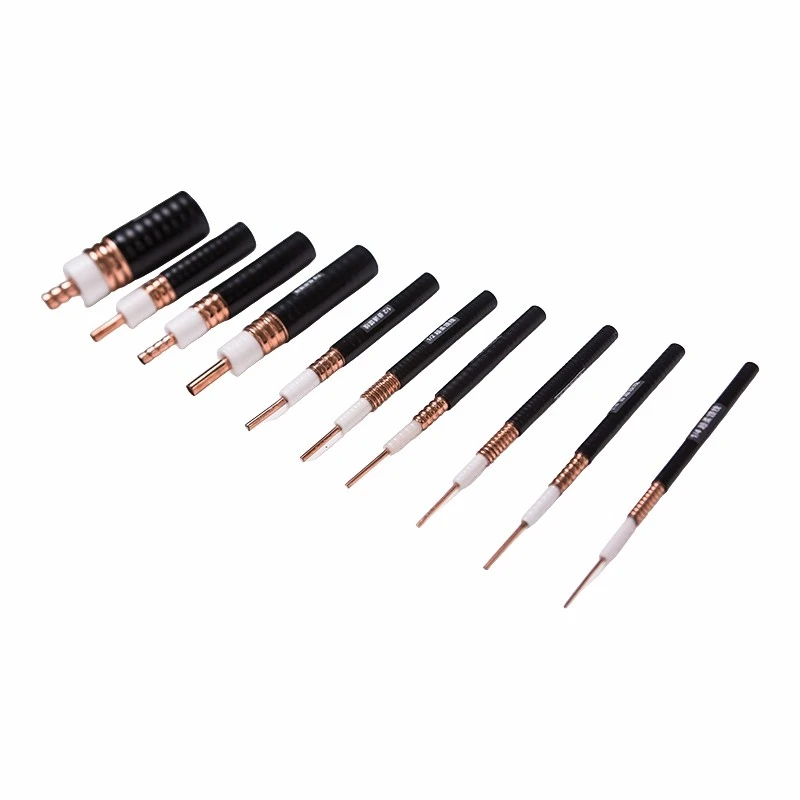

Como fornecedor de cabos alimentadores de RF, oferecemos uma ampla variedade de cabos blindados e não blindados para atender às necessidades de diversas aplicações. Nossos cabos estão disponíveis em diferentes tamanhos e configurações, incluindoCabo alimentador flexível de 1-5/8 polegadas,Cabo alimentador de 1/2 polegada, eCabo alimentador de 1-1/4 pol..
Todos os nossos cabos são fabricados com materiais de alta qualidade e técnicas de fabricação avançadas para garantir desempenho e confiabilidade superiores. Também oferecemos soluções de cabos personalizadas para atender às suas necessidades específicas.
Conclusão
Concluindo, a blindagem é uma consideração importante ao selecionar um cabo alimentador de RF para sua aplicação. Embora nem sempre seja necessário, o uso de cabos blindados pode proporcionar inúmeros benefícios, incluindo redução da perda de sinal, melhoria da qualidade do sinal, proteção contra EMI e RFI e conformidade com padrões regulatórios.
Se você não tiver certeza se a blindagem é necessária para sua aplicação ou se precisar de ajuda para selecionar o cabo alimentador de RF correto, não hesite em nos contatar. A nossa equipa de especialistas está disponível para lhe fornecer as informações e o apoio que necessita para tomar uma decisão informada.
Estamos ansiosos para trabalhar com você para atender às suas necessidades de cabo alimentador de RF. Quer você atue no setor de telecomunicações, radiodifusão, redes sem fio ou qualquer outro setor, temos os produtos e a experiência para ajudá-lo a ter sucesso. Contate-nos hoje para discutir suas necessidades e iniciar o processo de aquisição.
Referências
- "Manual de projeto de linha de transmissão de RF e micro-ondas", por George L. Matthaei, Leo Young e EMT Jones
- "Engenharia de Compatibilidade Eletromagnética" por Henry W. Ott
- "Projeto de Circuito RF: Teoria e Aplicações" por Chris Bowick
